Beschreibung

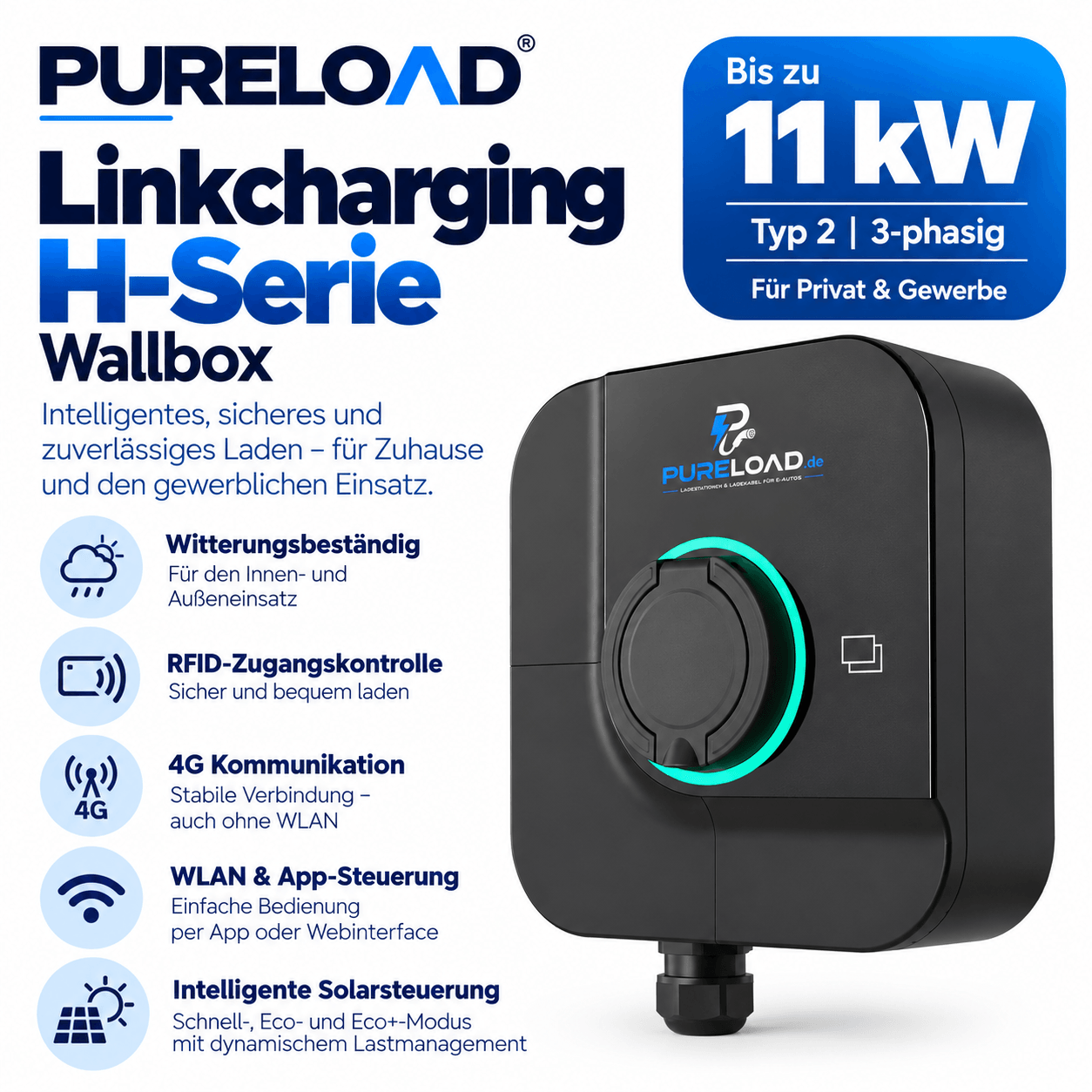

PURELOAD Wallbox | 11 kW | Typ 2 | WLAN, 4G, RFID & PV-Überschussladen

Die PURELOAD Linkcharging H-Serie verbindet intelligentes Laden, moderne Kommunikation und umfangreiche Sicherheitsfunktionen in einer kompakten Wallbox. Mit einer Ladeleistung von bis zu 11 kW eignet sie sich sowohl für private Stellplätze und Garagen als auch für Unternehmen, Fuhrparks und gewerblich genutzte Ladepunkte.

Dank WLAN, 4G, Bluetooth und Ethernet lässt sich die Wallbox flexibel vernetzen. Die Steuerung kann bequem per App erfolgen, während die integrierte RFID-Zugangskontrolle eine kontrollierte Nutzung des Ladepunkts ermöglicht.

Intelligentes Laden mit bis zu 11 kW

Die H-Serie ermöglicht dreiphasiges AC-Laden mit einer Leistung von bis zu 11 kW. Die Typ-2-Ladebuchse macht die Wallbox mit einer Vielzahl gängiger Elektro- und Plug-in-Hybridfahrzeuge kompatibel.

Durch ihr kompaktes und modernes Gehäuse lässt sie sich platzsparend an einer Wand montieren. Alternativ ist die Installation auf einem geeigneten Standfuß möglich. Die witterungsbeständige Konstruktion ermöglicht auch den Einsatz im Außenbereich.

WLAN, 4G, App & RFID

Für eine möglichst flexible Nutzung stehen verschiedene Kommunikationsmöglichkeiten zur Verfügung. Über WLAN, Ethernet oder 4G kann die Wallbox in bestehende Netzwerke und Backend-Systeme eingebunden werden. Bluetooth ermöglicht zusätzlich die lokale Verbindung mit der App.

Die RFID-Zugangskontrolle eignet sich besonders für gemeinschaftlich oder gewerblich genutzte Ladepunkte. Der Ladevorgang kann für autorisierte Nutzer freigegeben und vor unbefugter Nutzung geschützt werden.

Intelligente Solarsteuerung

Die H-Serie eignet sich auch für die Kombination mit einer Photovoltaikanlage. In Verbindung mit einem kompatiblen Smart Meter kann die Wallbox die verfügbare Energie berücksichtigen und die Ladeleistung entsprechend steuern.

Für unterschiedliche Anforderungen stehen verschiedene Lademodi zur Verfügung:

Schnell-Modus: Das Fahrzeug wird mit der maximal verfügbaren bzw. eingestellten Ladeleistung geladen.

Eco-Modus: Verfügbare Solarenergie wird bevorzugt für das Laden des Fahrzeugs eingesetzt. Reicht die PV-Leistung nicht aus, kann zusätzlich Energie aus dem Stromnetz bezogen werden.

Eco+-Modus: Der Eigenverbrauch der Photovoltaikanlage wird stärker priorisiert. Abhängig von den vorgenommenen Einstellungen kann der Netzbezug begrenzt und der Ladevorgang bei unzureichender Solarleistung unterbrochen werden.

Damit lässt sich selbst erzeugter Solarstrom gezielt für die Elektromobilität nutzen.

Dynamisches Lastmanagement

Über die RS485-Schnittstelle kann ein kompatibler externer Smart Meter bzw. Stromzähler angebunden werden. Dadurch erkennt das System die aktuell verfügbare Leistung am Netzanschluss und kann die Ladeleistung dynamisch anpassen.

Werden beispielsweise gleichzeitig Haushaltsgeräte oder andere größere Verbraucher betrieben, kann die Wallbox ihre Leistungsaufnahme reduzieren. Dadurch lässt sich die vorhandene Anschlussleistung effizienter nutzen und eine Überlastung des Netzanschlusses vermeiden.

Integrierte Sicherheitsfunktionen

Bei der H-Serie sind wichtige Schutzfunktionen bereits in das Gerät integriert. Dazu gehören ein RCD-Schutz Typ B mit 30 mA AC / 6 mA DC sowie ein offener PEN-Leiterschutz.

Damit kombiniert die Wallbox intelligente Ladesteuerung mit einem umfassenden elektrischen Schutzkonzept. Die konkrete Installation, Absicherung und Auslegung des Ladepunkts muss entsprechend der örtlichen Gegebenheiten und geltenden Vorschriften durch eine Elektrofachkraft erfolgen.

OCPP 1.6J für professionelle Anwendungen

Für Unternehmen und professionelle Betreiber unterstützt die Wallbox OCPP 1.6J. Dadurch kann sie mit kompatiblen OCPP-Backends verbunden werden.

Je nach eingesetztem Backend sind damit beispielsweise die Fernverwaltung von Ladepunkten, Nutzerautorisierung, Überwachung von Ladevorgängen und die Bereitstellung von Ladedaten möglich.

Damit eignet sich die H-Serie nicht nur für das private Zuhause, sondern auch für Firmenparkplätze, Mehrfamilienhäuser, Fuhrparks und gewerblich betriebene Ladeinfrastruktur.

Ihre Vorteile auf einen Blick

✓ Bis zu 11 kW Ladeleistung – schnelles dreiphasiges AC-Laden
✓ PV-Überschussladen & Lastmanagement – intelligente Nutzung verfügbarer Energie
✓ WLAN, 4G, Ethernet & Bluetooth – umfangreiche Vernetzungsmöglichkeiten
✓ RFID & App-Steuerung – komfortable Bedienung und Zugangskontrolle
✓ Integrierter RCD Typ B & PEN-Schutz – umfangreiche Sicherheitsfunktionen

PURELOAD Linkcharging H-Serie 11 kW – intelligente Ladeinfrastruktur für Zuhause, Unternehmen und Photovoltaikanlagen.



Technische Daten

Lademodus	Mode 3
Stecker Fahrzeugseite	Typ2
Phasen Anzahl	3 (drei)
Ladeleistung	11kW
Ein/Ausgangs-Spannung	110-400V
Ladestrom	16A
RFID Zugang	Bis zu 50 verschiedene RFID Karten
Elektrische Absicherung	Gleich- und Wechselstromschutzschalter: RCD (FI) Typ B (30mA AC / 6mA DC)
Einstellbare Ladeleistung	2 / 4 / 6 / 8 / 10 / 13 / 16A
Länge des Kabels von Ladestation zum Fahrzeug	5m
Maße der Ladestation	260mm x 260mm x 100mm
Gewicht	ca. 4kg
Erdungsschutz integriert	O-PEN Schutz
Solarmodul-Kompatibilität	ECO, ECO+ und Schnellladung
Installationsnetzwerke	TN, IT, TT
Vernetzung	OCCP 1.6 Backend
Autorisierung	RFID & APP-Steuerung
Schutzgrad (Wetterschutz)	IP66, IK10
Winterfest / Frostfest	Ja – Gehäuse mit Dichtungsmembrane zum Druckausgleich
Flammschutz	Flammschutz UL94 V-0 (Höchste Flammschutz-Stufe)
Zertifikate	CE, UKCA, ROHS (TÜV)
Herstellergarantie	3 Jahre
Wandmontage möglich	Ja
Geeignet für alle Elektro- und Hybridfahrzeuge	Ja
Intuitives LED-Nutzerinterface	LED Statusanzeige
Wartungsfrei	Ja
Einfache und praktische Bedienung	Einstellbare Ladeleistung, Timer-Funktion
Hochwertige Materialen und Verarbeitung	ASA-Kunststoff und Aluminium



Lieferumfang

• Wallbox
• Rfid Karten (2 Stück)
• Befestigungsmaterialien
• Gebrauchsanweisung
