Beschreibung

Typ 2 Einbausteckdose für Wallboxen | 16/32 A | 1- & 3-phasig | bis 22 kW

Typ-2-Steckdose Ihrer Wallbox beschädigt oder Sie realisieren eine eigene Ladelösung?
Mit unserer universellen Typ-2-Einbausteckdose erhalten Sie eine robuste Lösung für die Reparatur, den Austausch oder den Aufbau von AC-Ladestationen und individuellen Ladepunkten.

Je nach Auslegung der Ladeelektronik und Installation sind Anwendungen von einphasig 16/32 A bis dreiphasig 16/32 A und damit Ladeleistungen von 3,6 bis 22 kW möglich.

Produktbeschreibung

Die Typ-2-Einbausteckdose ist für den Einbau in Wallboxen, Ladestationen, Ladesäulen und individuelle E-Mobility-Projekte vorgesehen. Sie kann beispielsweise verwendet werden, wenn eine vorhandene Typ-2-Steckdose beschädigt wurde oder ein neuer Ladepunkt aufgebaut werden soll.

Durch die standardisierte Typ-2-Schnittstelle können handelsübliche Mode-3-Ladekabel mit Typ-2-Stecker angeschlossen werden.

Die Steckdose ist für verschiedene AC-Ladekonfigurationen geeignet und ermöglicht – abhängig von Ladeelektronik, Verdrahtung und Installation – Leistungen von bis zu 7,2 kW einphasig beziehungsweise bis zu 22 kW dreiphasig.

Für Reparatur & Eigenbau

Eine beschädigte Ladebuchse bedeutet nicht zwangsläufig, dass die komplette Wallbox ersetzt werden muss. Ist die übrige Ladeelektronik technisch einwandfrei und die Steckdose als austauschbares Bauteil ausgeführt, kann ein fachgerechter Austausch eine wirtschaftliche Alternative zum Neukauf darstellen.

Auch für individuelle Wallboxen, Ladepunkte, Sonderanfertigungen und Entwicklungsprojekte bietet die Einbausteckdose eine flexible Grundlage.

Bis zu 22 kW Ladeleistung

Je nach elektrischer Auslegung sind verschiedene Leistungsklassen möglich:

16 A, 1-phasig: bis ca. 3,6 kW
32 A, 1-phasig: bis ca. 7,2 kW
16 A, 3-phasig: bis ca. 11 kW
32 A, 3-phasig: bis ca. 22 kW

Damit lässt sich die Steckdose für zahlreiche AC-Ladelösungen einsetzen.

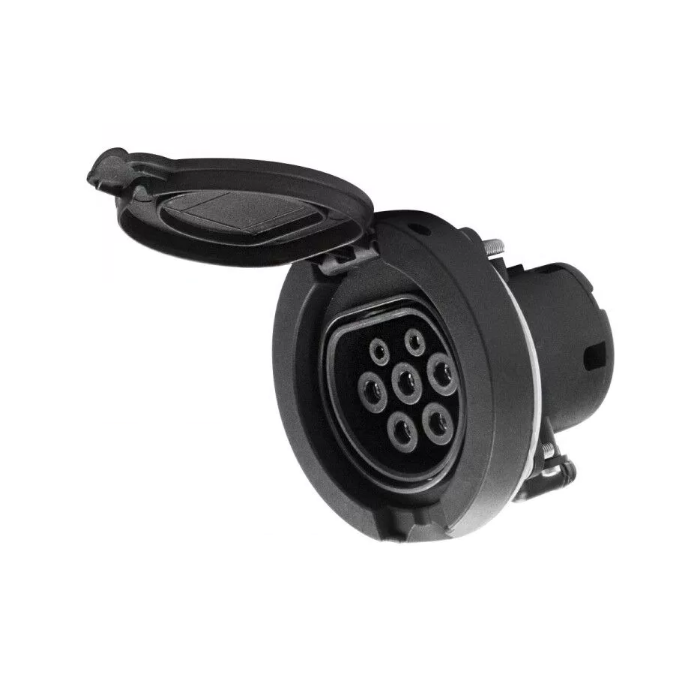

Integrierte Schutzklappe

Die Typ-2-Steckdose verfügt über eine Schutzklappe, die den Anschluss bei Nichtbenutzung abdeckt. Dadurch wird der Kontaktbereich besser vor Staub, Schmutz und anderen äußeren Einflüssen geschützt.

Gerade bei Ladepunkten in Garagen, Carports oder Außenbereichen ist dies ein praktischer Vorteil.

Vielseitig einsetzbar

Die Einbausteckdose eignet sich nicht nur als Ersatzteil. Sie kann ebenso für den Neubau von Wallboxen, individuellen Ladesystemen, Prüfständen, Ladepunkten oder anderen E-Mobility-Anwendungen eingesetzt werden.

Entscheidend ist, dass die gesamte Ladestation einschließlich Steuerung, Schütze, Schutztechnik, Verriegelung und Verdrahtung fachgerecht für die vorgesehene Leistung ausgelegt wird.

Ihre Vorteile

Bis 22 kW Ladeleistung – für 16/32 A sowie ein- und dreiphasige Anwendungen

Typ-2-Standard – geeignet für gängige Mode-3-Ladekabel mit Typ-2-Stecker

Ideal als Ersatzteil – beschädigte Wallbox-Steckdose fachgerecht austauschen

Ideal für Eigenbau & Sonderlösungen – für Wallboxen, Ladepunkte und Entwicklungsprojekte

Mit Schutzklappe – schützt den Anschluss bei Nichtbenutzung vor äußeren Einflüssen

Eigenschaften

• Typ-2-Einbausteckdose für AC-Ladestationen
• Für 1- und 3-phasige Anwendungen
• Für Stromstärken bis 32 A
• Ladeleistung bis 22 kW
• Integrierte Schutzklappe
• Robuste Konstruktion
• Hohe Alterungsbeständigkeit
• Für Wallboxen und individuelle Ladeprojekte geeignet
• Als Ersatzteil oder für Neuinstallationen verwendbar

Wichtiger Hinweis zur Kompatibilität

Die Steckdose ist nicht automatisch mit jeder Wallbox ohne Anpassungen kompatibel. Vor dem Austausch müssen insbesondere Einbaumaße, elektrische Anschlüsse, Verriegelungsmechanismus, Temperaturüberwachung und die vorhandene Ladeelektronik geprüft werden.

Der Austausch bzw. Einbau darf nur im Rahmen einer fachgerecht ausgelegten Ladeeinrichtung erfolgen.

Installation und elektrischer Anschluss sind durch eine qualifizierte Elektrofachkraft vorzunehmen.



Technische Daten

Stecker Ladestationseitig	Typ2
Gewicht	1kg
Ladeleistung	7,2kw oder 22kW
Ladespannung	400V
Ladestrom	32A
Art des Ladestromes	AC – Wechselstrom
Phasen	1 (einphasig) oder 3 (dreiphasig)
Betriebstemperatur	-30 °C bis + 50 °C
Schutzklasse	IP65
Material	ABS-Kunststoff
Kabelquerschnitt	5x6mm² und 2×0,5mm²
Isolationsspannung	> 1000MΩ (DC 500V)
Steuerkontakte	2A (CP, PP)
Vibrationsfestigkeit	JDQ 53,3
Flammschutz	UL94 VO
Versilberte Kontakte	Ja
Zertifikate	CE, TÜV, IP65
Garantie	2 Jahre



Lieferumfang

1x Ersatzsteckdose 7,2kw oder 22kw Typ2
